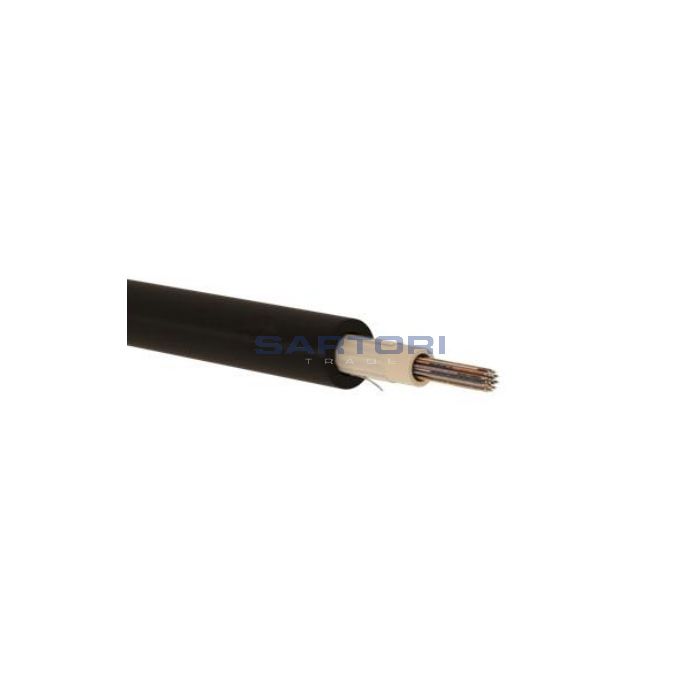

CAVO MONOMODALE 9/125 GUAINA PE
CAVO MONOMODALE 9/125 GUAINA PE
Disponibile
SKU
706017
A partire da
1,44 €
(1,76 € IVA INCLUSA)
VEDI VARIANTI
SEI UNO SPECIALISTA DEL SETTORE O UN'AZIENDA?
Per scoprire subito il listino prezzi a te riservato accedi o registrati ora cliccando qui!
ORDINA ENTRO LE 16.00
E RICEVI L'ORDINE DOMANI!
CONSULENZA PRE E POST VENDITA
DAL LUNEDÌ AL VENERDÌ
8.00 - 13.00 E 14.00 - 17.00
MERCE PRONTA CONSEGNA CON
POSSIBILITÀ DI RITIRO IN SEDE
Richiedi maggiori informazioni
VARIANTI
Codice | Descrizione | Prezzo | U.M. | Disp. | Qtà |
---|---|---|---|---|---|
730.0015 | CAVO OTTICO 9/125 12 FIBRE OS2 LOOSE DIELETTRICO GUAINA PE |
1,44 €
(1,76 € IVA INCLUSA) |
MT | Disponibile |
|
730.0016 | CAVO OTTICO 9/125 24 FIBRE OS2 LOOSE DIELETTRICO GUAINA PE |
2,48 €
(3,02 € IVA INCLUSA) |
MT | Ultimi pezzi |
|
CAVO MONOMODALE 9/125 GUAINA PE
Descrizione
1. Fibra ottica: monomodale
2. Tubetto: materiale termoplastico (PBT)
3. Tenuta interna al tubo ai liquidi: gel
4. Rinforzo: filato di vetro
5. Guaina esterna: rivestimento HDPE
1. Fibra ottica: monomodale
2. Tubetto: materiale termoplastico (PBT)
3. Tenuta interna al tubo ai liquidi: gel
4. Rinforzo: filato di vetro
5. Guaina esterna: rivestimento HDPE
Principali caratteristiche meccaniche
• Temperature trasporto e deposito | -40/+70° |
• Temperature installazione | -5/+50° |
• Temperature esercizio | -20/+70° |
• Massima tenuta di tiro (N) | 1500 |
• Resistenza allo schiacciamento (N/cm) | 150 |
• Raggio minimo di curvatura | 60 |
• Spessore nominale guaina esterna (mm) | 1,2 |
• Dimensioni nominali | 6,1 |
• Peso nominale (Kg/km) | 37 |
• Marcatura guaina esterna | Anno di produzione - n. e tipo di fibra - metrica |
CARATTERISTICHE DIMENSIONALI E TRASMISSIVE FIBRE MONOMODALI
Specifiche DIMENSIONALI | 9/125 OS2 |
• Diametro core | 9 +/- 1μm |
• Diametro cladding | 125 +/- 1μm |
• Diametro rivestimento esterno | 245 +/- 7μm |
• Non circolarità del cladding | ≤ 1% |
• Non circolarità del core | ≤ 6% |
• Non circolarità del rivestimento colorato | ≤ 6% |
• Errore di concentricità core/cladding | ≤ 0.6μm |
• Errore di concentricità cladding/rivestimento | ≤ 12μm |
• Fibre CURL (radius) | ≥ 4metri |
• Attenuazione fibra a 1310 nm | ≤ 0.35 dB/km |
• Attenuazione fibra a 1550 nm | ≤ 0.22 dB/km |
• Uniformità di attenuazione 1310/1550 | ≤ 0.1 dB |
Specifiche OTTICHE | 9/125 OS2 |
• Lunghezza d'onda di taglio | ≤ 1260μm |
• Diametro campo modale a 1310 nm | 9.1 +/- 0.5μm |
• Diametro campo modale a 1550 nm | 10.2 +/- 1μm |
Specifiche MECCANICHE | 9/125 OS2 |
• Attenuazione con curva (100 pieghe Ø 60 mm) | ≤ 0.05Db a 1550nm |
• Test prova alla colorazione fibre | 1% (durata sforzo 1s 0.69Gpa) |
• Tensione trazione dinamica | ≥ 45N |
• Fatica dinamica (nd) | ≥ 20 |
• Resistenza del rivestimento | 1.3 < Fmed < 3N & Fmax < 8.9N |
Specifiche AMBIENTALI | 9/125 OS2 |
• Cicli variazione termica | ≤ 0.05 dB/km a 1550nm |
• Durata 30 gg a +85° | ≤ 0.05 dB/km a 1550nm |
• Durata 30 gg a +85° a 85% di umidità | ≤ 0.05 dB/km a 1550nm |
Dispersione CROMATICA | 9/125 OS2 |
• Lunghezza d’onda di pressione nulla λo | 1300-1320nm |
• Valore tipico λo | 1310nm |
• Pendenza a λo: So | ≤ 0.090 ps/(nm2.km) |
• Valore tipico pendenza So | 0.086 ps/(nm2.km) |
• Valore tipico C D @ 1550nm | 17 ps/(nm.km) |
• Dispersione cromatica @ 1285-1330nm | ≤ 2.8 ps/(nm.km) |
• Dispersione di polarizzazione PMD | ≤ 0.2 ps.km-1⁄2 |
• Dispersione di polarizzazione PMDq (link) | ≤ 0.08 ps.km-1⁄2 |
Dimensioni della FIBRA DI VETRO | 9/125 OS2 |
• 1 Core/Nucleo | 9 µm |
• 2 Cladding/Mantello | 125 µm |
• 3 Ricostruzione primaria | 250 µm |
• I valori ottici trasmissivi sono garantiti per lunghezze di cavo superiori ai 1000 mt.
• Invecchiato in idrogeno 1% ad una atmosfera in conformità alla norma IEC60793-2.
• Le fibre ottiche sono totalmente conformi alle norme: ITU 652, EN 60793-1 & IEC/EN 60793-2.
• Le fibre ottiche sono totalmente conformi alle norme: ITU 652, EN 60793-1 & IEC/EN 60793-2.
STANDARD
Cavi e fibre ottiche | Sistemi di cablaggio | Applicazioni |
IEC/EN 60793 | EN 50173 | IEEE 802.3 10M a 10 Gbit |
IEC/EN 60794-1 | ISO 11801 | IEEE 802.5 Token ring |
ANSI X3T9-5 (FDDI) | ||
ATM (155, 622, ...) |
